En ingeniería eléctrica, uno de los errores más comunes es pensar que el suelo siempre se comporta igual frente al paso de la corriente. En realidad, las propiedades eléctricas del terreno pueden cambiar considerablemente dependiendo de condiciones ambientales, composición geológica y características físicas del subsuelo. Estas variaciones tienen un impacto directo en el desempeño de cualquier sistema de puesta a tierra.
La resistividad del suelo determina qué tan fácil o difícil es disipar una corriente eléctrica hacia tierra. Cuando esa resistividad es elevada, aumentan problemas como altas resistencias de puesta a tierra, mayores gradientes de potencial y riesgos asociados a tensiones de paso y contacto. Por eso, entender qué factores modifican el comportamiento eléctrico del terreno es fundamental para diseñar instalaciones seguras y técnicamente confiables.
Aunque muchas veces se habla de la resistividad como un valor único, en la práctica se trata de una propiedad dinámica que puede cambiar incluso dentro de un mismo terreno. Esa es una de las razones por las que normas y estándares internacionales recomiendan realizar estudios reales de campo antes de diseñar un sistema de tierra.

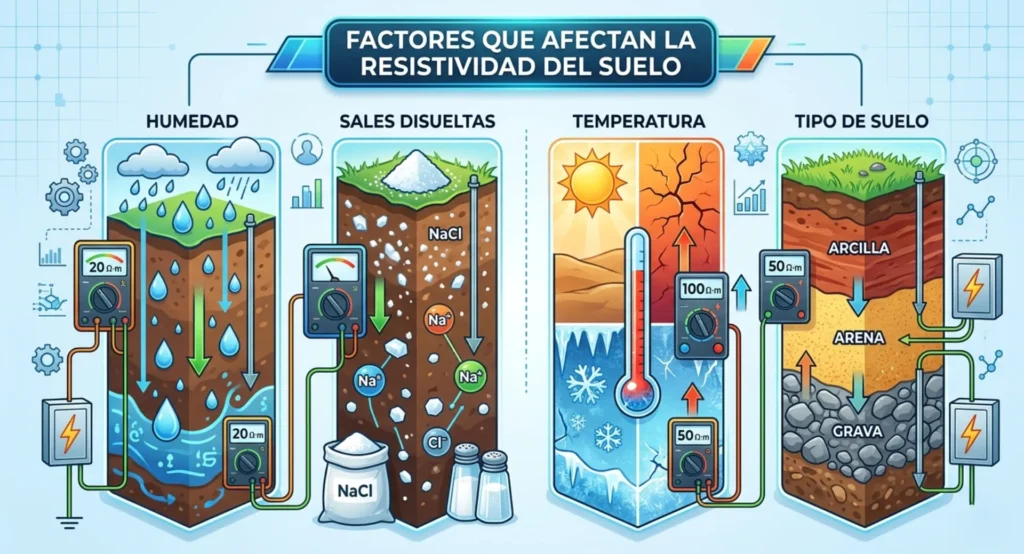

La humedad: uno de los factores más importantes
La humedad es probablemente la variable que más influye sobre la resistividad del suelo. El agua facilita el movimiento de iones dentro del terreno, permitiendo que la corriente eléctrica se disperse con mayor facilidad.
Cuando un suelo contiene suficiente humedad, normalmente presenta menor resistividad y mejores condiciones para disipar energía. Por el contrario, durante temporadas secas o en terrenos con poca retención de agua, la resistividad aumenta considerablemente.
Este fenómeno explica por qué algunos sistemas eléctricos presentan mediciones diferentes dependiendo de la época del año. En muchos casos, una instalación puede comportarse adecuadamente durante temporadas lluviosas y presentar problemas cuando el terreno pierde humedad.
Sin embargo, no toda el agua produce el mismo efecto. La presencia de minerales y sales disueltas también influye en la conductividad del suelo. Por eso, dos terrenos con niveles similares de humedad pueden tener comportamientos eléctricos completamente distintos.
Cómo influye la temperatura en la resistividad
La temperatura también modifica las propiedades eléctricas del terreno. A medida que el suelo se enfría, disminuye la movilidad iónica y aumenta la resistencia al paso de la corriente.
En zonas donde existen temperaturas extremas o congelamiento del subsuelo, la resistividad puede incrementarse drásticamente. Esto representa un desafío importante para sistemas eléctricos instalados en regiones de clima frío.
Aunque en países tropicales este fenómeno suele ser menos crítico, los cambios térmicos siguen afectando el comportamiento del terreno, especialmente en suelos secos o poco compactos.
Además, la temperatura influye indirectamente sobre la humedad. Un incremento térmico prolongado acelera la evaporación del agua contenida en el terreno, aumentando aún más la resistividad.
Por esa razón, el desempeño de un sistema de puesta a tierra nunca debería analizarse únicamente bajo condiciones momentáneas. Lo correcto es evaluar cómo puede comportarse el suelo en distintos escenarios ambientales.
La composición del terreno cambia completamente el comportamiento eléctrico
No todos los suelos tienen la misma capacidad conductiva. La composición geológica del terreno puede generar diferencias enormes en resistividad, incluso entre zonas relativamente cercanas.
Los terrenos arcillosos suelen presentar mejores propiedades conductivas debido a su capacidad para retener humedad y minerales. En cambio, los suelos arenosos o rocosos normalmente presentan resistividades mucho más altas porque contienen menos agua y menor concentración de elementos conductivos.
También influyen factores como:
- cantidad de sales minerales,
- nivel de compactación,
- presencia de materia orgánica,
- estratificación geológica,
- profundidad de las capas conductivas.
Esto significa que un sistema diseñado correctamente en un terreno puede comportarse de forma completamente distinta si se instala en otro con características geológicas diferentes.
Precisamente por eso, las mediciones de resistividad deben realizarse directamente en campo y no basarse únicamente en referencias teóricas o experiencias previas.
Por qué la resistividad no es constante en profundidad
Uno de los aspectos más importantes en estudios eléctricos es entender que el suelo rara vez tiene una composición homogénea.
En muchos terrenos existen capas con diferentes niveles de humedad, densidad o contenido mineralógico. Esto provoca que la resistividad cambie dependiendo de la profundidad analizada.
Por ejemplo, la superficie puede estar seca y presentar alta resistividad, mientras capas más profundas conservan mejores condiciones conductivas. También puede ocurrir exactamente lo contrario.
Este comportamiento es una de las razones por las que se realizan pruebas especializadas como el método de Wenner, que permite analizar cómo varía la resistividad a distintas profundidades del terreno.
La correcta interpretación de estas mediciones es fundamental para seleccionar el tipo de electrodo, definir profundidades de instalación y optimizar el diseño de la malla de tierra.
Cómo afectan estas variaciones al sistema de puesta a tierra
Cuando la resistividad del suelo aumenta, la corriente encuentra mayor dificultad para disiparse. Esto puede generar múltiples problemas en una instalación eléctrica.
Uno de los más evidentes es el incremento de la resistencia de puesta a tierra, pero no es el único. También pueden aumentar los gradientes de potencial sobre el terreno y elevarse los riesgos asociados a tensiones de paso y contacto.
En sistemas expuestos a descargas atmosféricas, estas condiciones pueden comprometer seriamente la capacidad de disipación de energía y afectar tanto la seguridad de las personas como la estabilidad de los equipos eléctricos.
Por eso, diseñar un sistema de tierra sin analizar correctamente las condiciones del suelo puede llevar a instalaciones sobredimensionadas, ineficientes o técnicamente inseguras.
La importancia de medir y no asumir valores
En muchos proyectos todavía se utilizan valores estimados de resistividad sin realizar estudios reales del terreno. Aunque esta práctica puede parecer suficiente en proyectos pequeños, representa un riesgo importante cuando se trata de instalaciones industriales, infraestructura crítica o sistemas de protección contra rayos.
Diseñar sin conocer el comportamiento eléctrico del suelo equivale a trabajar sobre supuestos. Y en ingeniería eléctrica, los supuestos rara vez ofrecen resultados confiables.
Por esa razón, las mediciones de campo y el uso de instrumentos adecuados siguen siendo indispensables dentro de cualquier estudio técnico serio. Si quieres conocer más sobre cómo se realiza este tipo de medición y qué equipos intervienen en el proceso, puedes consultar este artículo sobre
cómo medir correctamente una puesta a tierra con telurómetro.
Qué soluciones existen cuando el terreno tiene alta resistividad
No todos los terrenos ofrecen condiciones ideales para disipar corriente. En algunos casos, especialmente en suelos rocosos, arenosos o extremadamente secos, es necesario implementar estrategias adicionales para mejorar el desempeño del sistema de tierra.
Estas soluciones pueden incluir:
- optimización de la geometría de la malla,
- incremento de profundidad de electrodos,
- uso de materiales conductivos especializados,
- tratamientos de mejoramiento de suelo,
- ampliación del área de disipación.
La selección de cada alternativa depende del comportamiento eléctrico real del terreno y de las necesidades específicas de la instalación.Por eso, este tipo de proyectos normalmente requiere estudios especializados desarrollados por empresas con experiencia en protección eléctrica y análisis de sistemas de tierra, como parte de sus
servicios de ingeniería y puesta a tierra.
Conclusión
La resistividad del suelo es una de las variables más importantes dentro del diseño de sistemas de puesta a tierra, porque determina cómo se comportará la corriente eléctrica al disiparse hacia el terreno.
Factores como la humedad, la temperatura y la composición geológica pueden modificar significativamente las propiedades eléctricas del suelo y afectar directamente el desempeño del sistema.
Por esa razón, los diseños modernos ya no se basan únicamente en valores teóricos o aproximaciones generales. Hoy la seguridad eléctrica exige estudios reales, mediciones en campo y análisis técnicos capaces de garantizar un comportamiento confiable bajo distintas condiciones operativas.
Si necesitas evaluar el comportamiento eléctrico de un terreno o validar el desempeño de una instalación existente, puedes solicitar una revisión especializada a través del
canal de contacto de Ground Lightning.
